2022年のCob Mini/Micro LEDディスプレイテクノロジー開発

私たちが知っているように、COB（チップオンボード）ディスプレイには、超高コントラスト、より高い明るさ、より広い色の範囲の利点があります。

小さなピッチからマイクロピッチディスプレイまでの開発の過程で、元のSMDパッケージは、より小さなドットピッチの制限を突破することが困難であり、より高い信頼性と保護を保証することも困難です。マイクロピッチディスプレイには、ピクセルピッチがp1.0mm未満のマイクロピッチディスプレイの開発をサポートするためのCOBテクノロジーが必要です。

COBディスプレイは、熱散逸パスが短く、通常のSMDテクノロジーディスプレイと比較して熱伝導をより助長するフリップチップパッケージングプロセスを採用しています。

穂軸表面処理技術とチップミキシングテクノロジーの継続的な成熟度により、100ミクロン未満のフリップチップチップを使用したLEDディスプレイ製品は、将来的にはより有望なディスプレイ製品になります。

P0.9 Cob Mini/Micro LEDディスプレイは成熟した製品であり、大量生産されています

2019年、P0.9以下のディスプレイの大量生産能力はまだ比較的限られています。一方では、市場の需要は比較的限られており、産業チェーンのサポート能力も不十分です。

2021年までに、パッケージング技術の進歩、効率の改善、LEDチップの急速なコスト削減などにより、P1.0以下の製品の需要は徐々に人気のある市場になり、ミニLED製品は高級市場に浸透し、プロのディスプレイからコマーシャルディスプレイまで、その後、民事分野に段階的に変化しました。

2022年までに、パッケージング形式の観点から、COB、4-in-One、または2-in-Oneであろうと、P0.9mmダイオードデバイスの供給には問題ではなく、生産能力と収量の両方を保証できます。

ただし、現在の小ピッチ市場からの価格要因により、P0.9の製品市場は、政府または大規模な国有企業のいくつかの会議、指揮義務室のプロジェクトに依然として比較的集中しており、P1.2-P1.5はまだ小型市場の主流です。 。

しかし、この状況は改善されており、P0.9ミニダイレクトディスプレイ製品のアプリケーションシナリオは絶えず拡大しています。

P0.7 LEDディスプレイの周りのピッチは、次世代の主流になります。

P0.7mmは、100〜200インチの画面で4K解像度を取得できます

100〜200インチのサイズは、小さなピッチディスプレイの新しい巨大な潜在的なアプリケーション市場です。

200インチを超える市場は、従来のP1.2〜2.5mm小ピッチLEDディスプレイですでに占有されており、サイズは主に98インチのLCD TV製品であるため、現在の最低価格は3,000米ドル未満であり、ディスプレイ効果も比較的良好です。細かいピッチLEDディスプレイは、98インチ市場でLCDと競合することが困難です。

ただし、LCD画面の表示サイズを100インチの制限を突破することは困難です。 100〜200インチのディスプレイの従来の競合他社は、主に投影ディスプレイです。しかし、ファインピッチLEDの大きな画面は、明るい「軽い条件」の下で視覚的なパフォーマンスが向上します。

100〜200インチの市場のほとんどには、会議室、商業、広告、その他のシナリオが含まれており、より良い照明条件が必要です。

また、100〜200インチの市場では、Small-Pitch LEDディスプレイも、PPI解像度をLCDディスプレイと比較する必要性に直面しています。

100〜200インチのアプリケーションは、3〜7メートルの最も近い視聴距離、またはさらに近い視聴距離に対応するためです。視聴距離が近くなると、画質効果が保証されますが、「より高いPPI解像度」、つまり、より小さなピクセルピッチが必要です。

簡単に言えば、75-98インチLCDはすでに4K解像度を達成しています。 100以上の高解像度LED画面の解像度はそれほど悪くはありません。

P0.7インジケーターは、120インチ+で4K解像度を提供できます。これは、現在の主流のオーディオビジュアルアプリケーションの解像度であり、98インチLCDよりも大きいです。

この点で、主流のLCDテレビの現在のピクセルピッチが0.3〜0.57 mmであることが類似しています。 p0.7 mmの小ピッチLEDスクリーン間隔は、LCDモニターのアプリケーションエクスペリエンスをより適切に接続し、100〜200インチのより大きなサイズの差別化された製品を提供できることがわかります。

したがって、規模と解像度の市場需要から、P0.7がマイクロピッチLED画面の次世代主流インジケーターになることがわかります。

しかし、P0.7 100-200インチのディスプレイ市場の開発には、現在より良い価格が必要です。この点で、スモールピッチLEDは、経験の継続的な蓄積と漸進的な製品プロセスの改善を通じて、ますます結果を達成しています。特に過去3年間で、P0.9製品はハイエンド市場で特定の成功を収めており、価格は約30％下落しています。業界のアナリストは、P0.7製品は以前のP0.9製品と同じ価格になると予想されていると考えています。

業界は、今後2年間で、ミニLEDチップなどを含む上流の業界チェーンのLEDディスプレイが大幅に改善され、製品技術と製造プロセスのレベルも大幅に改善されることを期待しています。業界市場は、価格削減のラウンドの可能性に直面しています。これは、新世代の「P0.7ピッチ」製品のレイアウトの「好ましい時間」でもあります。

100〜200インチアプリケーションは、業界の技術とコスト管理をテストする典型的な「新しいシナリオ」です。

もちろん、さまざまな企業が独自の製品の利点を強調するために調整を行います。たとえば、コストや困難を減らすために、メーカーは136インチの4K製品をわずかに大きなピクセルピッチで提供できます。または、Samsung The Wallが0.63mmピッチを使用するなど、より小さなサイズの製品に4K解像度を提供します。

P0.7ピッチディスプレイの課題は何ですか？

より高いコスト

1つ目はコストです。しかし、それは最大の課題ではありません。

これは、P0.7mmがハイエンドディスプレイでなければならないためであり、優先順位としてパフォーマンスを要求するのは顧客です。これは、「ハイエンド市場にカットされた」、すぐに市場認識を獲得した、どの世代の小さなピッチLED製品と同じです。コストの観点から見ると、P0.7ディスプレイが最初のハイエンド市場で拡大を開始することはそれほど難しくありません。

成熟した生産技術

p1.0と比較して、p0.7のユニットディスプレイエリアあたりのコンポーネント数が2倍になります。ただし、以前のP0.9-P1.0製品によって蓄積された技術的な経験を継承することは可能ですが、未知の困難に対する新たな課題も必要です。業界は、P0.7mmディスプレイ製品を真に効率的に製造するために、まだ成熟した技術の初期段階にあります。

わずかな異なるピッチ、標準なし

コストと生産プロセスの技術的課題に加えて、P0.7製品のもう1つの課題は、間隔を標準化するのが難しいことです。

100-200インチアプリケーションは、多くの場合、スプライシングプロジェクトではなく「オールインワンスクリーン」です。つまり、大画面企業は、最も従来の「アプリケーションサイズ要件」を見つけ、4K解像度、120インチ、150インチ、180インチ、180インチ、200インチ、200インチ、その他の固定ユニットのピッチデザンスに似たものを形成するための技術的能力と組み合わせる必要があります。

その結果、一見類似した110/120/130インチユニットは、P0.7ピッチ標準で変動する「動的に調整可能なプロセス技術構造」を使用する必要があります。

従来の商業用LCDまたは投影サプライヤーとの直接競争に直面する

さらに、100〜200インチのマイクロピッチLEDディスプレイ市場では、小型のLEDスクリーン企業も、従来のLCD商業大画面を製品として使用する企業との競争の課題に直面する必要があります。

以前の小ピッチLED市場では、LED大画面企業が同僚と競合していましたが、今では競争の範囲をほぼ商業ディスプレイ市場に拡大する必要があります。 BoEおよびHuaxing Optoelectronicsによって発売されたTFT-Mini/Micor LED製品の競合圧力にさえ直面する必要があります。

関連するCOBディスプレイサプライヤー

サムスン

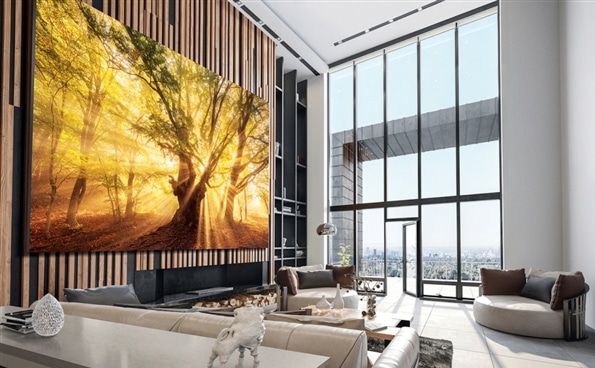

Samsungは、110インチの4KマイクロLEDテレビと8K 220インチの巨人スクリーンを含む、2022年に新しいThe Wallを発売しました。

110インチのマイクロLED TV全体では、フルフリップチップコブパッケージでP0.63ウルトラスマルピクセルモジュールボードを使用しています。画面解像度は超高解像度4Kで、輝度は800 nits以上で、色域の値は120％です。厚さはわずか24.9mmです。

8K 220インチジャイアントスクリーンは、4つの4K 110インチパネルで構成されています。

壁には、自己照明の特性もあるマイクロLEDテクノロジーを使用しています。このテレビのピークの明るさは2000ニットに達する可能性があり、白いトーンは明るく、黒はより深く、自然な色はより現実的です。 Samsungは0.63および0.94の2つのピクセルオプションを提供します。

リフレッシュレートは最大120Hzに達し、HDR10とHDR10+をサポートし、最大輝度は2000 nitsです。さらに、2022年に組み込まれたマイクロAIプロセッサは、20ビットの色の深さをサポートし、毎秒のコンテンツをリアルタイムで分析し、ノイズを削除しながら画像表示品質を最適化できます。

2018年に、サムスンはCESで「The Wall」と呼ばれる巨大な4Kテレビを発表しました。 Samsungの最新のマイクロリングスクリーンテクノロジーに基づいて、最大146インチの測定値であり、映画館向けに設計されています。その最大のハイライトは、146インチのマイクロLEDスクリーンではなく、「モジュール性」です。

レヤード

2022年6月30日、Leyardの新製品グローバル発売会議は、マイクロLEDテクノロジーと新製品の「Lead Black Diamond」シリーズを正式にリリースしました。

世界最高のレヤードブラックダイヤモンドダイヤモンドシリーズ製品は、最先端のマイクロLEDディスプレイテクノロジーを適用します。この製品は、P0.9-P1.8の新製品と、P1.0未満のNIN1 Micro LEDディスプレイ製品をカバーし、80％の屋内小ピッチ製品をカバーしています。

この一連の製品は、最も高度なマイクロLEDフルフリップチップおよびパッケージングテクノロジーを採用し、高い安定性と高い信頼性を備えています（毛虫の問題を解決するため）、コントラストは3倍に増加します。

同時に、LeyardはマイクロピッチP1.0以下の膨大な転送コストのボトルネックを克服し、非常に高いコストパフォーマンスでマイクロLEDディスプレイ製品を発売し、マイクロエンド製品ラインをハイエンドアプリケーションから包括的な市場（マイクロピッチから小型、屋内への屋外へ）を包括的にカバーしました。将来的には、COG、POG、MIP製品もお会いします。

収量改善、スムーズな産業チェーン、チャネル促進の増加、ブランド認知の向上、グローバルメーカーの共同プロモーションなどの複数の要因の影響の下で、Leyard Micro LED Industrializationは加速し、大量生産効率は大幅に向上し、製品のコストが大幅に低下し、価格戦争パターンが破壊されました。

杉

2022年6月8日、シーダーエレクトロニクスは、広州で世界初のフルフリップチップコブマジッククリスタルシリーズ製品と世界クラスの黒曜石シリーズ製品を発売しました。
この会議では、フリップチップコブの最新の技術的成果と、シーダーエレクトロニクスによって開始されたファントムシリーズやオブシディアンシリーズなどの新しい強力な新製品がすべて発表されました - 75インチ4KミニLEDダイレクトディスプレイスーパーテレビ、55インチの標準ディスプレイ解像度4* 4スプライシングスクリーン、130インチ4Kスプライシングスクリーン、130インチスマートカンファレンスマシン2Kディスプレイなど

Phantomシリーズは、「Green Ultra-High-Definition」ディスプレイの分野でCedar Electronicsによって発売された大ヒット製品です。多くの信頼性の高いデザインを統合し、大規模な光発光チップを採用し、表面光源ディスプレイを備えており、光放射を効果的に削減し、モイアを抑制します。 。この一連の製品には、LED 55インチ、60インチ、65インチの標準ディスプレイユニット、4Kカンファレンスオールインワンマシン、4KスーパーTV、標準化されたディスプレイパネルの4つの製品形式があります。また、「Pixel Multiplication」テクノロジーは、ユーザーにより豊富な画像情報を提示し、コンテンツ認識エクスペリエンスを大幅に改善し、無駄のない生産を通じて包括的なコストの正確な制御を達成できます。現在、Phantomシリーズは、P0.4-P1.2マイクロピッチコブマス生産と供給、4K/8K超高解像度解像度カバレッジ、高解像度の拡張、55インチ-330インチフルサイズのレイアウトを達成しています。

レドマン

LEDMANは、2021年に自宅で使用するのに適した110インチ/138インチのLEDMAN GIANTスクリーンシリーズ製品をリリースし、2022年に163インチ製品をリリースし、マイクロLEDコンシューマグレードのホームディスプレイトラックを積極的に展開しました。

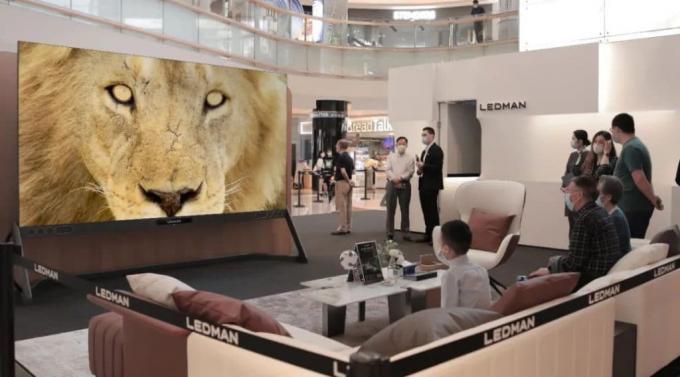

2022年4月16日、LEDMANは、138インチおよび165インチの超高解像度の巨大スクリーン製品を、深ShenzhenのNanshan地区10月のYitian Holiday Plazaに持ち込みました。これは、Ledman's Giant Screenオフラインポップアップストアの世界初の展示でもあります。
